Build Routing BGP di MikroTik

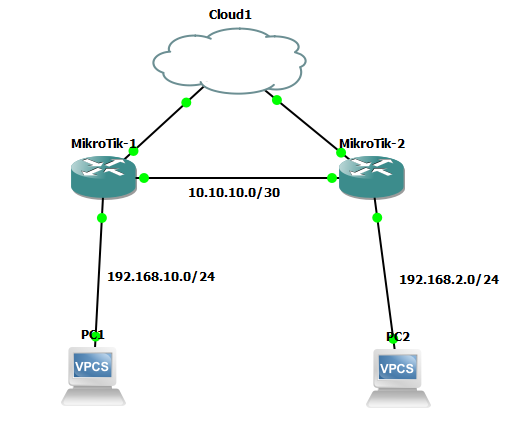

 TOPOLOGI


Disini kita akan menggunakan 2 Router Mikrotik dengan versi v6.43 (stable), 2 vpcs, dan 1 Cloud.
Pada seimulasi di atas kita akan membuat peer antara Mikrotik-1 dan MikroTik-2 agar PC1 dan PC2 dapat berkomunikasi melaui Routing BGP, disini Cloud hanya digunakan untuk bisa menampilkan dengan menggunakan Winbox.

STEP 1
Buatlah IP pada VPCS
Command PC1 : ip 192.168.10.2 255.255.255.0 192.168.10.1


Command PC2 : ip 192.168.2.2 255.255.255.0 192.168.2.1



Setelah Membuat IP pada masing-masing PC, lakukan verifikasi connection dengan gateway



eh sorry sebelumnya saya disini sudah memberikan IP pada router mikrotiknya. buatlah IP di mikrotik sebelum di tes connection dengan seperti gambar yang ada dibawah ini :

R1

R2


Selanjutnya buat IP untuk Point to Point Mikrotik

R1


R2

jika sudah selesai membuat IP Point to Point, kita makesure apakah IP Point to Point yang kita buat sudah bisa berkomunikasi atau belum


ketika antar router sudah bisa saling berkomunikasi, selanjutnya kita konfigurasi Routing BGP agar antar PC bisa saling berkomunikasi, sebelum anda melakukan konfigurasi routing BGP sebaiknya tess PING antar PC terlebih dahulu apakah bisa berkomunikasi atau belum.


seperti yang kita lihat di atas bahwa PC1 dan PC2 belum bisa saling berkomunikasi, selanjutnya kita lakukan konfigurasi Routing BGP

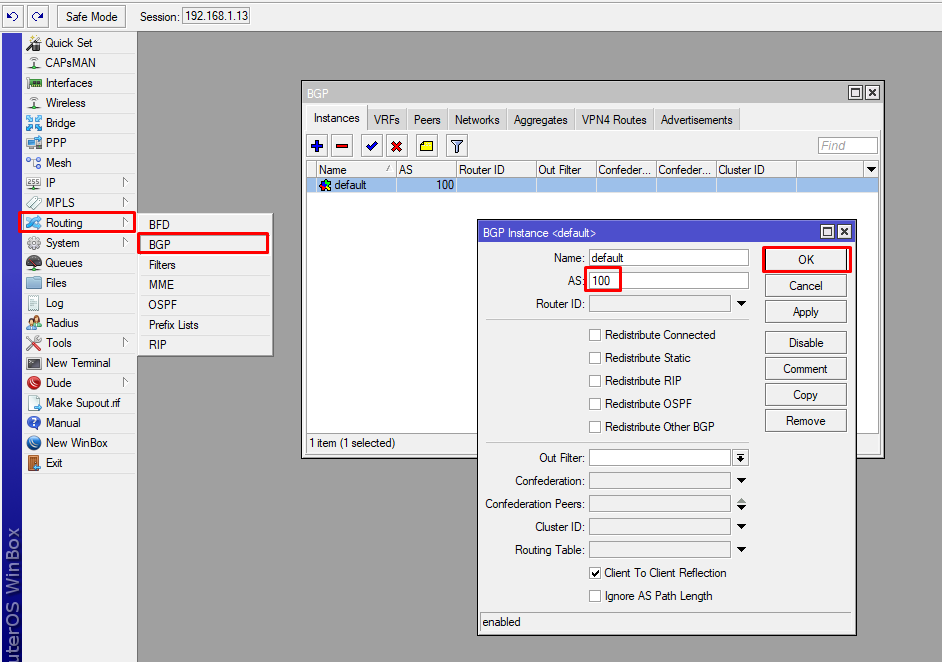

mengganti AS Default dan isi sesuai dengan keinginan anda, disini saya mengeset ASnya 100
Command CLI R1 :

routing bgp instance set default as=100

GUI :



Command CLI R2 :

routing bgp instance set default as=200

GUI :



lanjut dengan konfigurasi peernya

Command CLI R1 :

routing bgp peer add remote-as=200 remote-address=10.10.10.2

GUI :

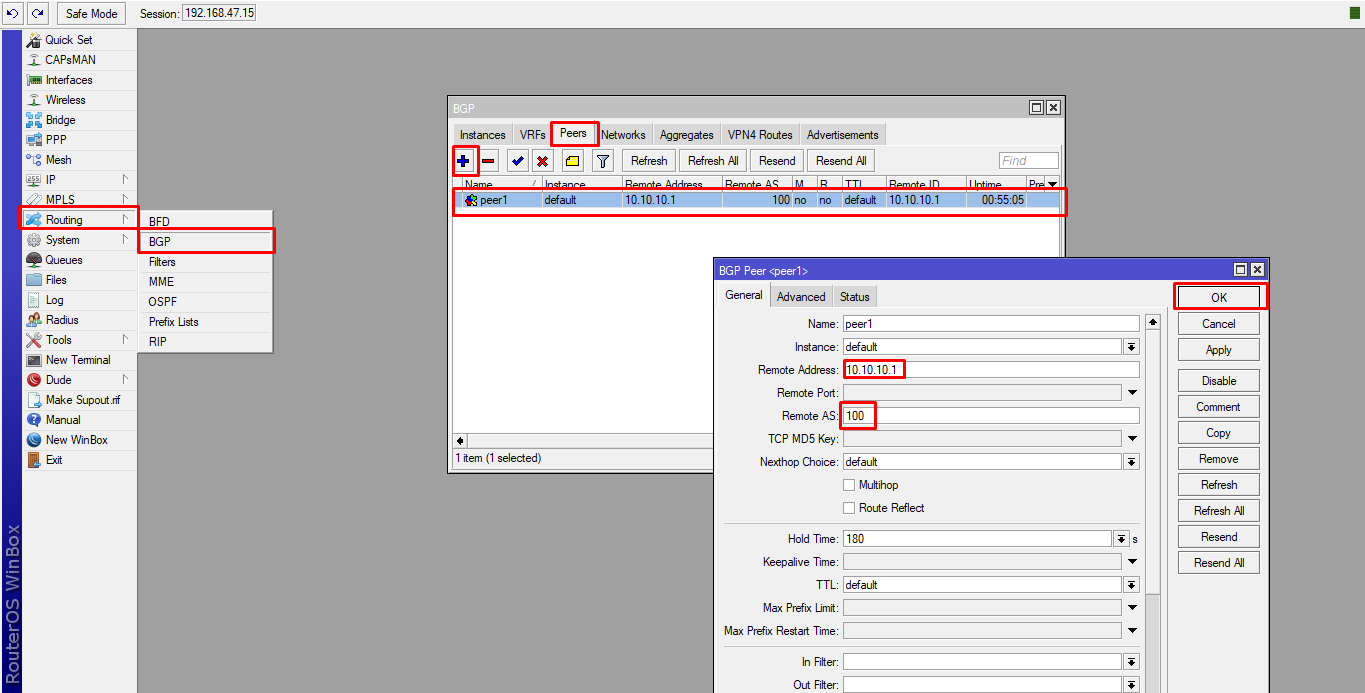

Command CLI R2 :

routing bgp peer add remote-as=100 remote-address=10.10.10.1

GUI :

Terakhir, memasukkan ip network client di routing bgp agar PC1 dan PC2 dapat berkomunikasi melalui routing bgp

Commnad CLI R1 :

routing bgp network add network=192.168.10.0/24 synchronizes=yes

GUI :


Command CLI R2 :

routing bgp network add network=192.168.10.0/24 synchronizes=yes

GUI :

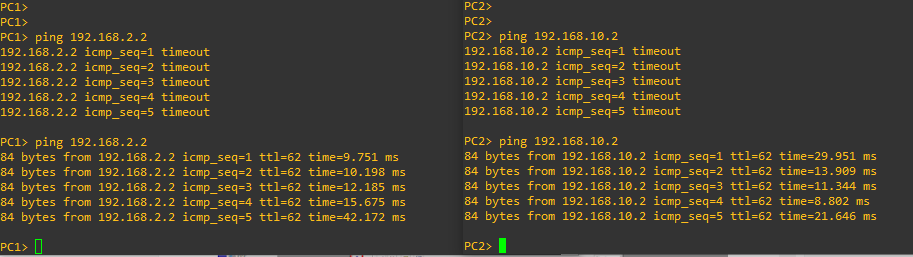

Routing BGP clear, sekarang kita coba lakukan tess PING antar PC1 dan PC2 apakah sudah bisa berkomunikasi atau belum



BERHASIL.

Semoga bermanfaat yahh :D

Muh Syawal Adhitya Pratama
